老王說表之--RS485轉小無線抄表方案是怎么實現的
一、什么叫RS485轉微功率無線
在RS485轉載波的基礎上，研發的RS485轉微功率無線抄表方案。RS485轉微功率無線抄表方案是是將普通支持RS485功能的電表通過無線采集器的信號升級，實現微功率無線數據通訊的的一種方案。
二、RS485轉微功率無線抄表方案的優點
優點：威航RS485轉微功率無線抄表方案結合了RS485通訊抄表和微功率無線抄表兩種方案的長處，減少了RS485布線的使用被大幅減少，用到的RS485普通電表，其價格相對其他電表來說更低，節省了布線、電表購置的費用。同時，威航RS485轉微功率無線抄表方案還能垮臺區使用，相對其他抄表方案，運用范圍及實適用性更高。
案例解讀:
某小區中有三臺變壓器，且小區布線環境較差。
這種情況我們最便捷的方法就是直接使用威航微功率無線抄表方案，但由于帶無線模塊的電能表采購費用相對較高。許多客戶會選擇威航RS485轉微功率無線抄表方案。
我們以20戶為例：
采用微功率無線抄表方案所需費用為：240*20+2400=7200
采用RS485轉微功率無線抄表方案所需費用為：120*20+240+2400=5040
案例使用器材
威勝DDSF102-Z(240/臺)、 威勝DDS102(120/臺)、深圳友訊達采集器(240/臺)、深圳友訊達集中器DJGJ23-FC671A (2400/臺)
三、RS485轉微功率無線抄表方案的適用范圍
適用于需要跨變壓器臺區、或變壓器臺區線路質量不理想的地區。如大型工廠、小區、商業區等。
四、RS485轉微功率無線抄表方案使用設備

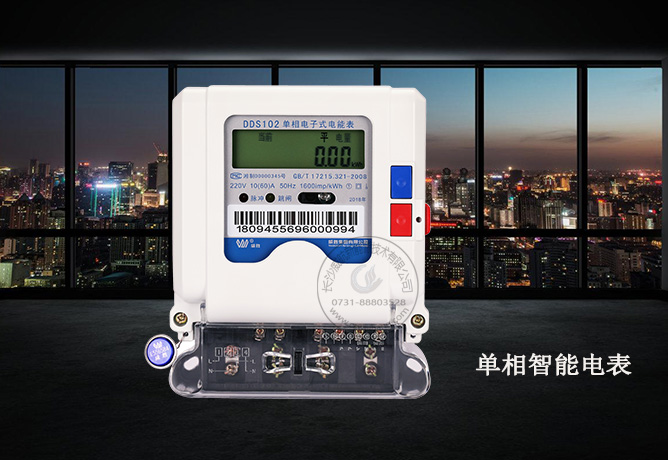

威勝DDS102單相RS-485閥控電表
|
電能計量功能 |
可計量有功、正向有功、反向有功等電能 |
|
分時計量功能 |
可分時計量尖、峰、平、谷各時段電量，時段、費率設置 |
|
閥 控 功 能 |
內置繼電器，可遠程跳閘、合閘、及自動拉合閘 |
|
通 訊 接 口 |
RS-485通訊接口，DL/T645多個電表可共用一個RS-485轉電力載波通訊規約模塊 |
|
電 流 規 格 |
5(40)A ; 10(60)A ; 20(80)A ; 10(100)A |
|
尺 寸(長×寬×厚) |
140mm×117mm×57mm |
華立DTS543
|
電能計量功能 |
可計量有功、正向有功、反向有功等電能 |
|
分時計量功能 |
可分時計量尖、峰、平、谷各時段電量，時段、費率設置 |
|
閥 控 功 能 |
內置繼電器，可遠程跳閘、合閘、及自動拉合閘 |
|
通 訊 接 口 |
RS-485通訊接口，DL/T645多個電表可共用一個RS-485轉電力載波通訊規約模塊。 |
|
電 流 規 格 |
1.5(6)A；5(60)A；10(100)A |
|
尺 寸(長×寬×厚) |
220mm×170mm×78.5mm |
