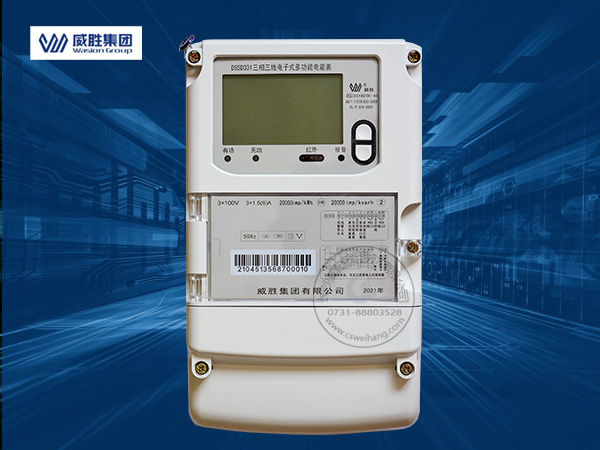

項目

液晶上顯示內容

含義說明

電量

數據顯示行，顯示各種記錄數據。顯示電能數據時，小數位數為2，將顯示6位整數、2位小數；小數位數為3，將顯示5位整數、3位小數，每屏顯示1個時段的電能

四象限

Ⅰ(Ⅰ)

Ⅱ(Ⅳ)

采用缺口方式指示電表工作在第幾象限。左圖分別為電表當前在Ⅰ、Ⅱ、Ⅲ、Ⅳ象限的顯示圖例（以順時鐘方向?yàn)槔?/span>括號內表示逆時針時的四個象限。模式字4的b7決定象限(I、Ⅱ、Ⅲ、Ⅳ)旋轉方向（b7=1：逆時針, b7=0：順時針）

Ⅲ(Ⅲ)

Ⅳ(Ⅱ)

無功組合方式

Ⅰ、Ⅳ

Ⅰ、Ⅱ

以順時針為例：

無功組合方式指示，顯示組合無功電能時，相應象限組合閃爍。左圖分別為Ⅰ、Ⅳ，Ⅰ、Ⅱ，Ⅰ、Ⅲ,Ⅳ、Ⅱ象限組合無功的顯示圖例

Ⅰ、Ⅲ

Ⅱ、Ⅳ

歷史月電能

本月、上1月、上2月電量數據用字符 “”、“”、“”提示

當前費率提示

4費率顯示提示符，當費率數小于等于4時，當前費率提示為“尖、峰、平、谷”漢字

主副時段提示

表示使用主時段表，表示使用副時段表

計量單位

有功：kWh，無功:kvarh，

頻率：Hz

通信狀態提示

紅外通信時顯示

、

第1路RS485通信，第2路RS485通信時顯示

逆相序

逆相序提示符，當發生逆相序時閃爍顯示

電池容量報警

當液晶出現：

“”為時鐘電池低容量報警，

“”為停電抄表電池低容量報警

各相電壓提示

電壓正常時常顯在液晶上；過壓時閃爍；失壓、斷相時消失。具體是發生了斷相還是失壓情況，要查看電表自檢及電網故障信息（C套顯示方案的070080項，也可以設置成A、B套顯示方案里的相應用戶代碼項）。

各相電流提示

電流正常時常顯在液晶上；電流反向時閃爍，并顯示“－”提示反向（只有在本相電流大于1‰In且電壓大于10V時才會顯示）；失流時對應相別消失（全失流時全部消失）

編程許可

此圖出現時表示已進入編程許可狀態，240分鐘以后或再按一下編程鍵，“”會消失。

報警

報警提示符，有事件時閃爍

工廠狀態提示

若“”一直閃爍表示未退出工廠狀態

密碼鎖定

對電表編程時，若密碼連續出錯次數大于等于5次后，LCD顯示“”提示符。

數據代碼

在液晶的右下方，通常只顯示6位。各種組合代表不同的含義，如全為000000表示當前正向（輸入）有功總電量，070080項則為電表自檢及電網故障信息。

故障現象

原因

處理

無顯示

無電源供電

1、用萬用表查看線路是否有電壓（建議在電表電壓端子排上測量）。

2、電表的電壓是否按電表面板上所標定的額定電壓接入。

不計量或電量少計

計量電路工作不正常

1、接入電壓是否正常。電流接線是否符合要求（某一相或二相電流進出線接反）。

2、有條件的用戶可用現場校驗儀對電表精度進行檢測。

3、通過估算用戶電器的用電負荷，并對照電表顯示的功率相比較，如相差不大，電表計量應該沒什么問題。

4、接線盒或計量柜內的端子排上電流短接線是否取下。（此現象在新裝表或更換電表后出現）

輔助端子功率脈沖測量不到

接線不正確

無外接電源

1、如果銘牌上功率脈沖燈閃爍，可檢查測試線接線是否正確。

2、我公司電表脈沖輸出方式多為空接點輸出，必須加外接電源(5V-24V)DC，電壓不能高于此值?？捎萌f用表檢查是否達到要求。

在進行抄讀時RS485通信不成功

硬件不正常或參數管理軟件設置不正確

1、先檢查通信硬件是否正常：通信軟件在發命令時用萬用表的10V直流檔在RS485A與B之間測量應有跳變的電壓。

2、通信線接線是否正確，可用萬用表10V直流檔檢查RS485口，高電位應接A端，低電位接B端。

3、檢查規約是否正確，表與軟件的通信規約應一致。

4、參數管理系統內的端口選擇與所插硬件的端口是否為同一個端口。端口設置是否正確：停止位1，數據位8，偶校驗，通信波特率是否與表內一致。

參數設置不成功

硬件不正常或沒有相應的權限

1、先參照上點查找原因。

2、權限密碼是否正確，編程按鍵是否按下。

3、是否有相應的權限控制字，可在電表上的顯示代碼080060--080065中查看。
