智能開關遠程抄表系統張家界巖門新村廉租房案例

2021-12-14 11:45

項目類型：智能開關遠程抄表系統
抄表方案：RS-485轉無線4G上傳云平臺
硬件設備：威勝DDZY102單相智能電表，威勝DTSD341三相智能電表、開口互感器、4G采集器、485智能開關等

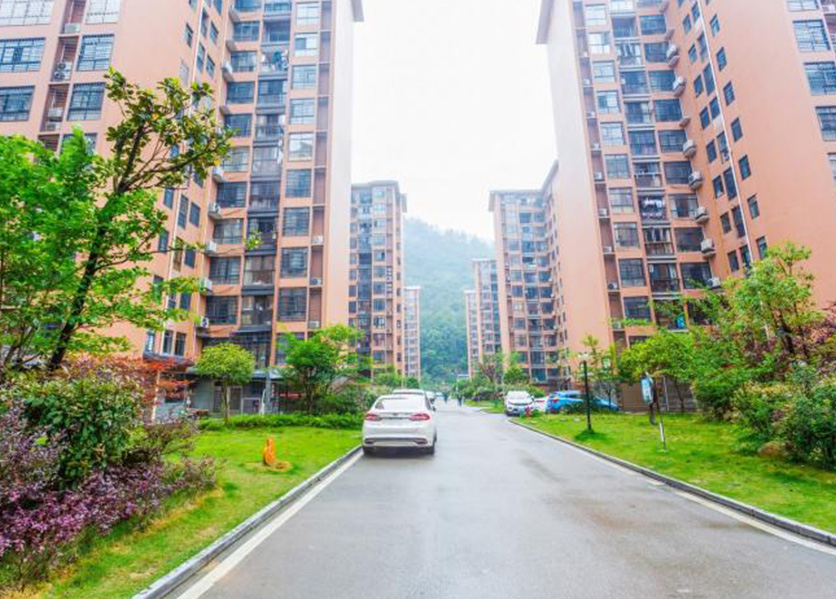

項目介紹：張家界巖門新村廉租房，客戶對象為物業管理公司，旗下有多個用電臺區，每個小區用電回路的計量設備均為國家電網安裝電能表計。管理公司要求對每個用電回路進行直接控制（合閘/跳閘），由于不確定計量設備是否為國家電網所屬資產（帶有ESAM加密芯片），需根據現場實際情況進行方案的選擇。
共6個用電臺區，詳細用電設備數量如下表

臺區號	樓棟數	單元數	層高	電表箱安裝位置	每箱電表數	設備總數	電表箱數
1	2	5	12	每三層	12	240	20
2	2	3	6	每單元	12	72	6
3	2	5	5	每單元	10	50	5
4	3	6	6	每單元	12	72	6
5	3	18	6	每單元	12	108	9
6	2	5	6	每單元	12	60	5



初步預計需采集器51臺，集中器暫按每臺區2臺統計，根據實際情況進行增減，暫定12臺。
期待解決的問題:
1.企業期望切實降低用電成本，建立良性的設備用能環境；
2.期待解決物業費難收，租金難收的問題；
3.期待解決降低人力和管理成本的問題
實施方案：
在每個電表箱內的入戶開關換成485的智能開關，智能開關通過485連接到4G采集模塊上，4G模塊將采集的信息上傳到云平臺，云平臺根據數據判斷是否關、合開關。

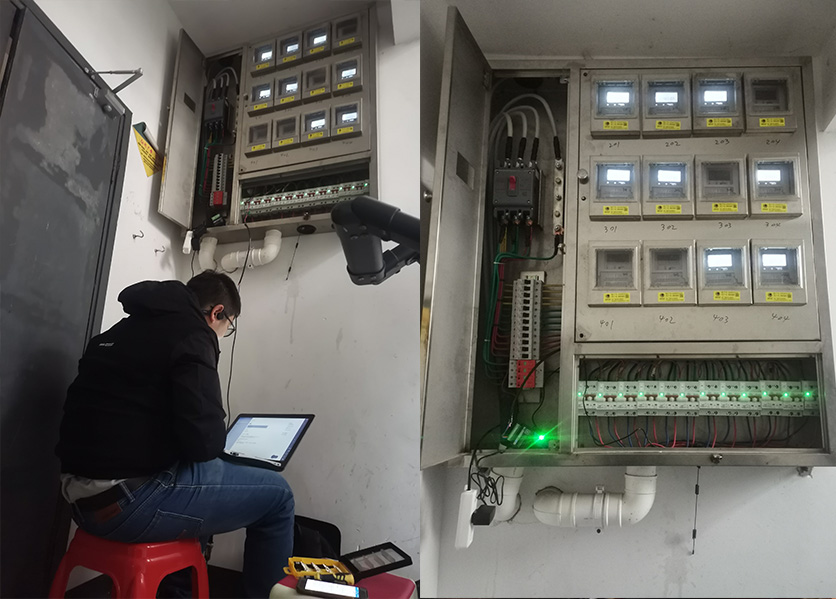

項目場景圖片：

達到的目的：
方案優點：布置靈活，4G信號直接與主站連接，基本無需考慮信號問題。通訊性能強，使用485線與智能開關直接相連，實時性與可靠性能夠得到極大的保障?？赏瑫r控制多種類型回路（即單三相回路混接），不受其他設備影響，僅需主回路有電即可正常工作，與國家電網計量收費完全獨立，不影響國網收費和控制。
方案缺點：
①成本較高，除采集器與智能微斷的通訊線連接之外，還需考慮原有開關是否留有位置加裝智能分?jǐn)嗫刂破?，如開關和出線位置緊張，則需將原開關替換為智能分?jǐn)嚅_關。如控制回路為塑殼斷路器，則必須更換為智能控制斷路器。
②與計量設備完全獨立，如需同時計量回路用電量，則需額外將電能表計通訊接入通訊采集器中。
客戶評價
當項目運行完成后，我們對客戶進行了一個滿意度調查，企業負責人表示這次合作，我們前期準備充足，避免了許多問題，施工人員經驗豐富，工作效率高，是一位值得信賴的合作伙伴。
