產品參數

產品名稱：杭州華立DSSF535型三相三線電子式多費率電能表

接線方式：三相三線制

通訊協議：DL/T645-1997規約

通訊接口：1路RS485接口，遠紅外通訊接口

電壓規格：3×100V

電流規格：3×1.5（6）A

精度等級：有功：1級；無功：2級

電表屬性：三相三線電子式多費率電能表

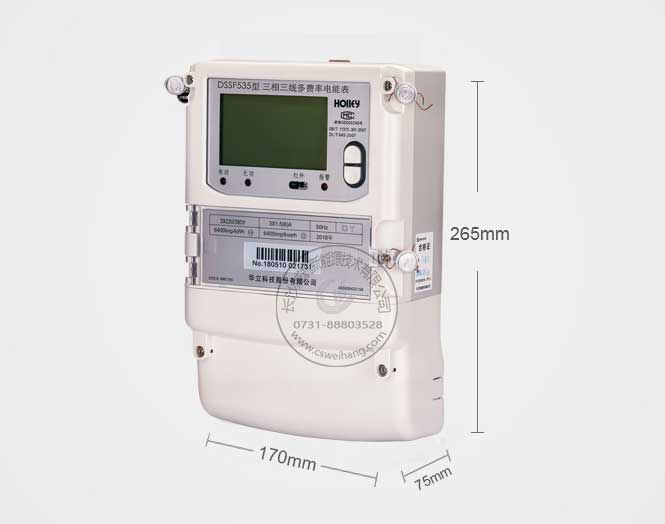

外形尺寸：長×寬×厚：265mm×170mm×75mm

---

主要功能

計量功能

可分時計量有功、無功、正向有功、反向有功、正向無功、反向無功電量和四象限無功等電量。
分時計量
具有尖、峰、平、谷分時段復費率功能，可選擇峰、平、谷分時段功能，可設置4費率。
數據儲存
可按月存儲當月、上1月至 上12月的電量數據。
通訊功能
可通過按鍵顯示、紅外掌機及RS485通訊口抄表，配合抄表系統，可抄讀電表的各項電量數據，支持DL J/T645-1997多功能電能表通訊規約。
測量功能
可測量雙向有功、雙向無功和四象限無功的需量及其發生時間。

參數監測
可監測各相電壓、電流實時值，三相總及A、C各相有功功率、無功功率、功率因數、相角、相位等實時參數。
顯示功能
大屏幕，寬視角液晶顯示，具備豐富的狀態指示和漢字提示符，帶背光;可顯示最近3月的每月電量數據。
防竊電功能
具有開蓋、失壓、失流、斷相、電流不平衡、掉電、清零、逆相序、反向電量計入正向電量等事件記錄功能，防止用戶非法取掉或截?cái)嚯妷?、電流接線。
負荷曲線功能
具有6類負荷曲線數據記錄功能，可在電壓、電流、頻率、功率及功率方向、功率因素、總有無功電量、四象限無功電量、當前需量等數據中任意選擇繪制曲線圖。

---

接線方式

---

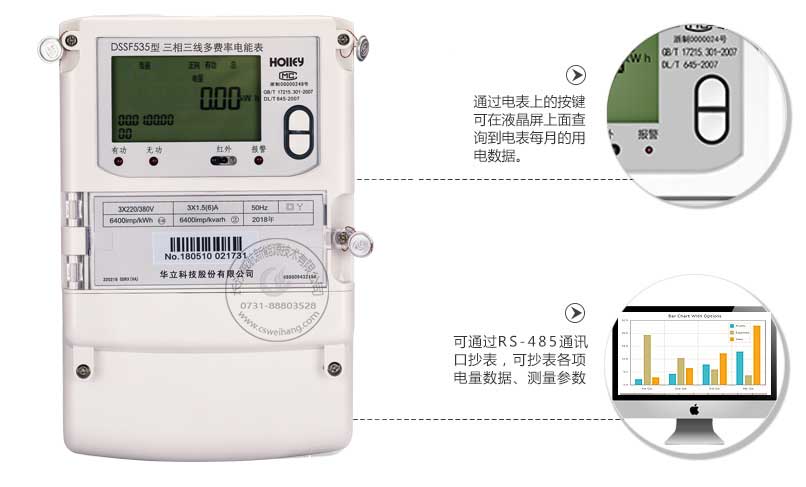

產品功能圖示



---
