產品參數

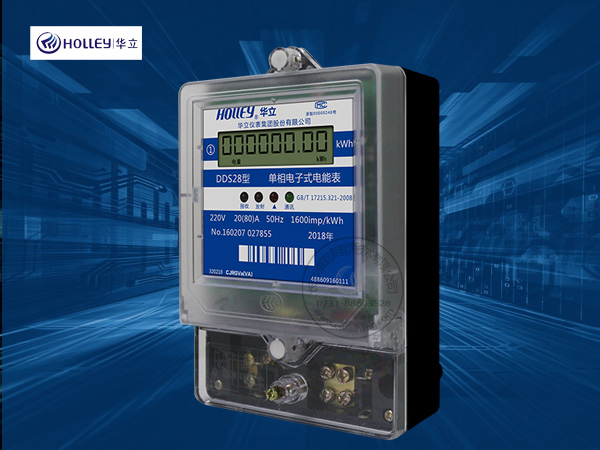

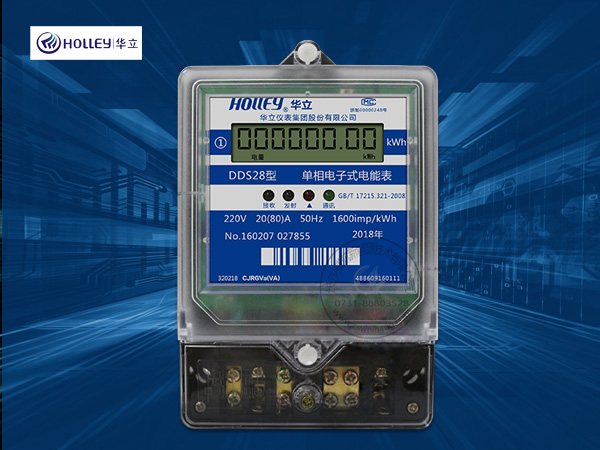

產品名稱：杭州華立DDS28單相電子式電能表

適用范圍：適用于商業用戶和居民用戶，出租房，機關單位等有功計量

主要功能：機靈正反向有功電能，反向有功電能按正向有功電能累計

精度等級 ：有功1級;有功2級

參比電壓：220V

電流規格：1.5(6)、2.5(10)、5(20)A

通信協議：DL/T645-1997規約

電流接口：RS-485接口，遠紅外通信接口

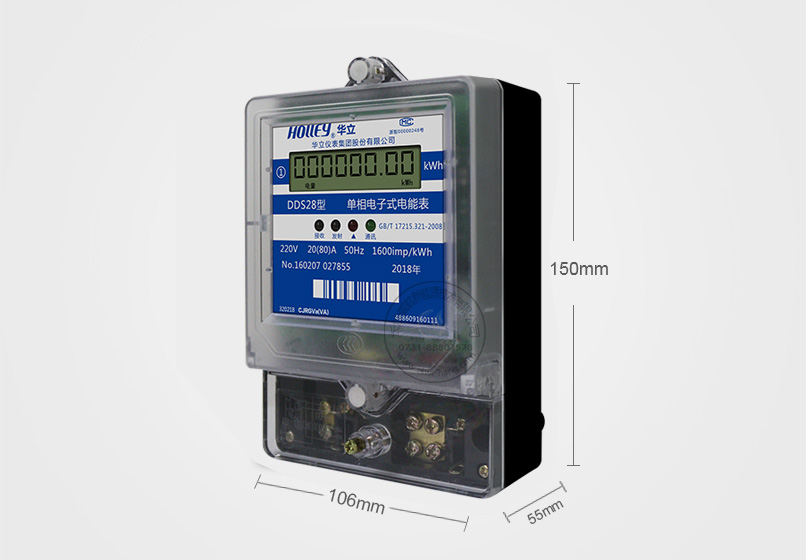

外形尺寸：150mm×106mm×55mm　

---

電流規格和互感器配置

1.5(6)A注釋：  外接5(A)電流輸出互感器

5(20)A注釋：   直通表

10(40)A注釋： 直通表

10(60)A注釋： 直通表

電壓規格及電表脈沖常數

220 V

1.5(6)A6400 imp/kw

5(20)A3200 imp/kw

10(40)A3200 imp/kw

10(60)A1600 imp/kw

20(80)A800 imp/kw

*注意：imp/kw代表脈沖常數，脈沖常數代表電表每計量一度電，脈沖指示燈閃爍的次數

---

功能分類

•電能計量功能：計量有功總電量，正反電量合計，反向有功電能按正向電能累加

•顯示和指示功能： Ⅰ采用液晶顯示當前總電量。 Ⅱ有電能脈沖時紅色燈閃爍

•防飛走功能：儀表具有防止計量芯片飛走功能

•輸出功能：具有光耦隔離有功校表脈沖輸出功能

•顯示功能：在常態下，儀表顯示當前總電量

---

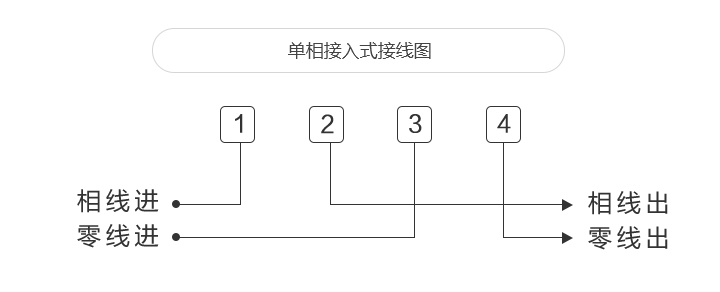

接線方式

---

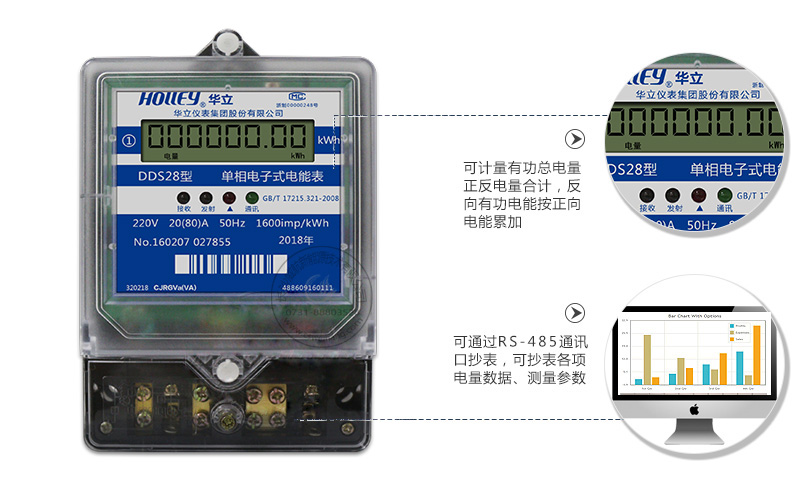

功能特點圖示

---

防盜電功能

用戶如非法取掉或截斷電壓、電流接線，電表會發出報警信號，直到用戶恢復正常用電。

•開蓋記錄功能

防止非法變更電路。

•鉛封防盜電功能

鉛封一次性使用不可恢復。

液晶屏常規顯示內容

•可顯示當前總電量

---

抄表方式

•顯示抄表：可在液晶屏上查詢到電表每月的總電量、電壓、電流、功率因數等數據。

•通信抄表：通過RS485通訊口抄表、手持紅外抄表機，配合抄表系統，可抄讀電表的各項電量數據。并支持DL/T645-1997多功能電能表通訊規約。

---

包裝內容

•華立DDS28(液晶款)單相電能表

•產品使用說明書(每箱一本)

•產品保修單
