產品參數

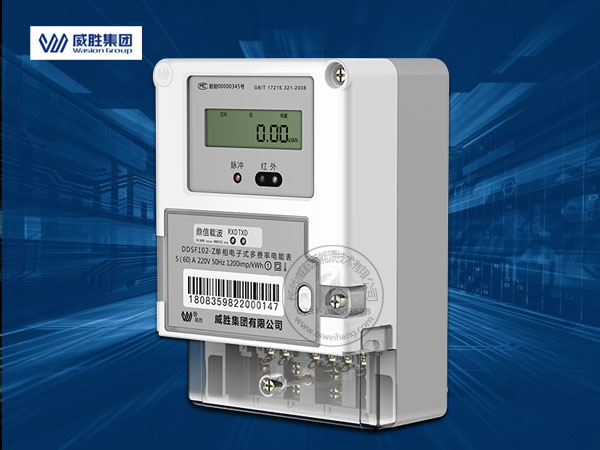

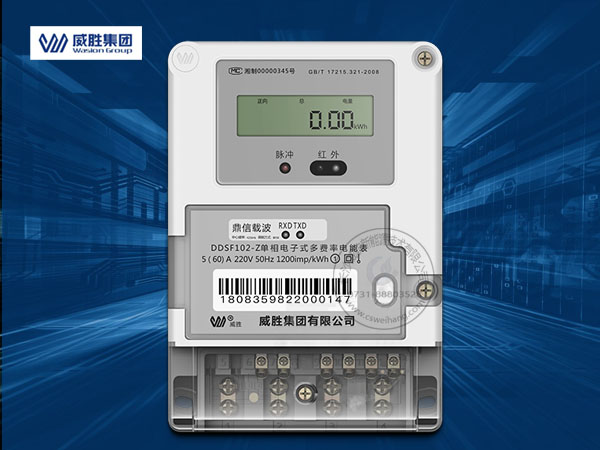

產品名稱：威勝電表DDSF102-Z單相電子式多費率電能表

適用范圍：適用于執行分時電價，需通過RS-485組網方式或載波組網方式抄表的居民用戶

主要功能：單相有功電能雙向計量、瞬時凍結及其記錄功能，顯示功能， 通訊功能，具有帶溫度補償功能的硬件時鐘電路

精度等級：有功1級

電壓規格：220V

電流規格：5(60)A，10(100)A

通信協議：DL/T645-2007規約

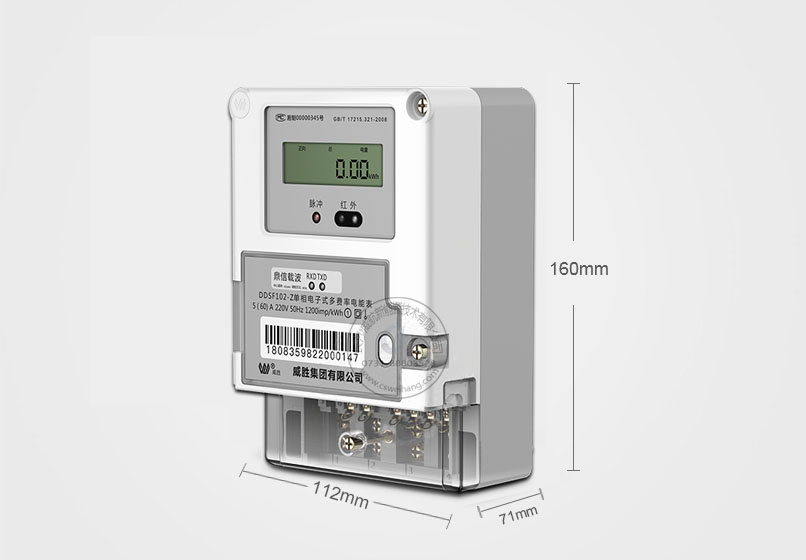

產品尺寸：長×寬×厚：160mm×112mm×71mm　

---

電流規格和互感器配置

1.5(6)A注釋：  外接5(A)電流輸出互感器

5(20)A注釋：   直通表

10(40)A注釋： 直通表

10(60)A注釋： 直通表

電壓規格及電表脈沖常數

220 V

1.5(6)A6400 imp/kw

5(20)A3200 imp/kw

10(40)A3200 imp/kw

10(60)A1600 imp/kw

20(80)A800 imp/kw

*注意：imp/kw代表脈沖常數，脈沖常數代表電表每計量一度電，脈沖指示燈閃爍的次數

---

功能分類

•電能計量功能： 單相有功電能計量功能，反向電量計入正向總電量，正向、反向分別累計，組合有功總電能為正向電量加反向電量。

•顯示及存儲功能：具備豐富的狀態指示和漢字提示符，帶背光;采用LCD顯示近3個月電量數據

•存儲功能：可按月儲存上1～12月的每月電量數據,可按月儲存每月的總、尖、峰 、平、谷電量等數據

•數據輸出、通訊功能：可通過RS485通訊口抄表/遠紅外，配合抄表系統，可抄讀電表的各項電量數據。支持DL/T645-2007多功 能電能表通訊規約。

•載波通信功能：支持遠程通斷電功能。

---

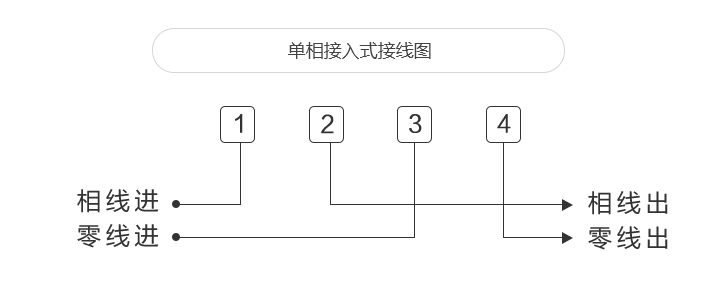

接線方式

---

功能特點圖示

---

防盜電功能

用戶如非法取掉或截?cái)嚯妷?、電流接線，電表會發出報警信號，直到用戶恢復正常用電。

•開蓋記錄功能

防止非法變更電路。

•鉛封防盜電功能

鉛封一次性使用不可恢復。

---

液晶屏常規顯示內容

•可顯示當前正向有功尖、峰、平、谷電量.

•可查看上三月電量用電情況.

---

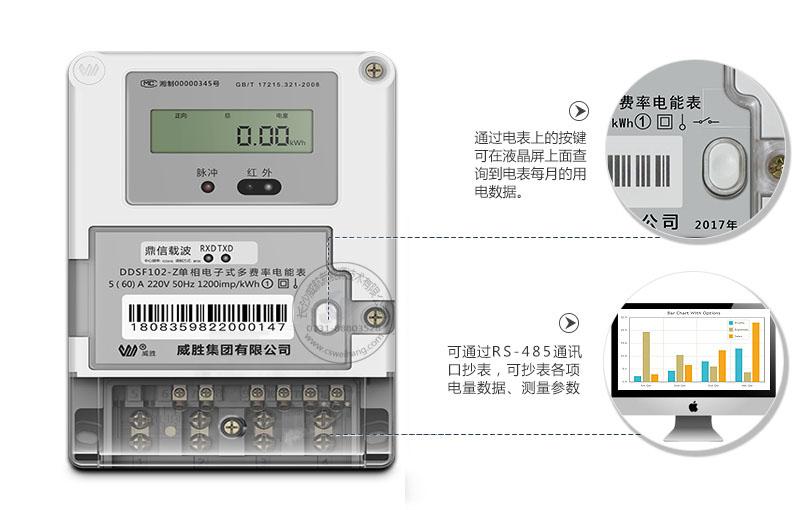

抄表方式

•顯示抄表：通過電表上的按鍵，可在液晶屏上查詢到電表每月的總電量、電壓、電流、功率因數等數據。

•停電抄表：裝有停電抄表電池為電能表提供運行所需能量，以維持表內相關數據。

•通信抄表：通過RS485通訊口抄表、手持紅外抄表機，配合抄表系統，可 抄讀電表的各項電量數據。并支持DL/T645-1997多功能電能表通訊規約。

---

包裝內容

•威勝電表DDSF102-Z單相多費率載波電

•產品使用說明書(每箱一本)

•產品保修單
