產品參數

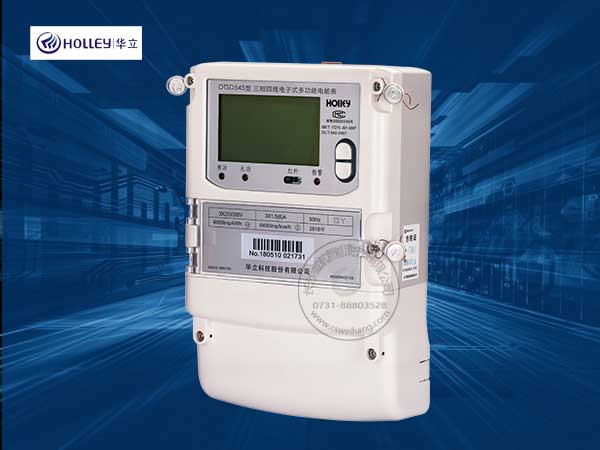

產品名稱：華立電表DTSD545三相四線電子式多功能電能表

主要功能：具有預報警、電量分時計量、數據測量、RS485通訊，紅外通訊等功能

接線制式：三相四線制

精度等級：有功：0.5s級 0.2s級;無功：2級

電壓規格：3×57.7/100V;3×220/380V

通信協議：DL/T645-1997規約

通信接口：2路RS485接口，遠紅外通訊接口

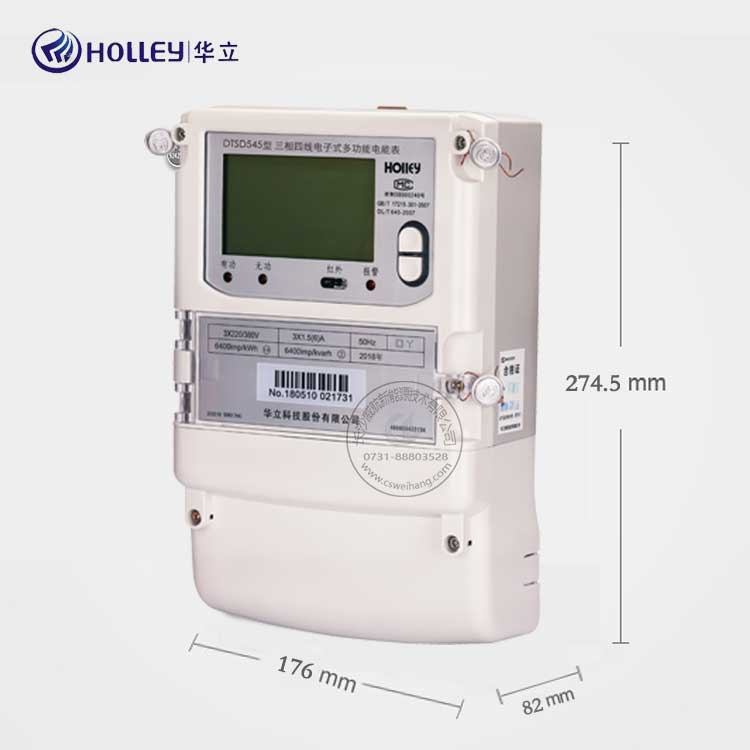

尺寸大?。洪L×寬×厚：274.5mm×176mm×82mm

---

電流規格和互感器配置

1.5(6)A注釋：    外接5(A)電流輸出互感器

5(6)A注釋：      外接5(A)電流輸出互感器

0.3(1.2)A注釋：外接1(A)電流輸出互感器

1(2)A注釋：      外接1(A)電流輸出互感器

1(10)A注釋：    外接5(A)電流輸出互感器*注意：在南網區域有的地方采用

5(20)A注釋：   直通表

10(40)A注釋： 直通表

10(60)A注釋： 直通表

20(80)A注釋： 直通表

30(100)A注釋：直通表

電壓規格及電表脈沖常數

3*220/380V

1.5(6)A6400 imp/kw

5(20)A800 imp/kw

10(40)A600 imp/kw

10(60)A400 imp/kw

20(80)A300 imp/kw

30(100)A300 imp/kw

3*57.7/100V

1.5(6)A20000 imp/kw

5(6)A20000 imp/kw

1(10)A20000 imp/kw

0.3(1.2)A100000 imp/kw

1(2)A100000 imp/kw 電流恒定場合使用，如核電站、關口變電站

*注意：imp/kw代表脈沖常數，脈沖常數代表電表每計量一度電，脈沖指示燈閃爍的次數

---

功能分類

•計量參數功能：可計量有功、無功、正向有功、反向有功、正向無功、反向無功、四象限無功等電量。

•參數監測：可監測各相電壓、電流實時值，可監測三相總及A、B、C各相有功功率、無功功率、功率因數、相角、相位等實時參數。

•分時計量功能：分時計量正反向有功電量、四象限無功電量及需量。

•數據存儲功能：可存儲12個月歷史電量數據。

•負荷曲線：具有6類數據記錄負荷曲線功能;可在電壓、電流、頻率、功率及功率方向、功率因素、總有無功電量、四象限無功電量、當前需量等數據中任意選擇繪制曲線圖。

•顯示功能：寬視角、大屏幕液晶顯示，具有豐富的狀態指示與漢字輔助提示信息;可顯示最近3月的每月電量數據。

•防竊電功能：具有開蓋、失壓、失流、斷相、電流不平衡、掉電、清零、逆相序、反向電量計入正向電量等事件記錄功能，防止用戶非法取掉或截斷電壓、電流接線。

•數據輸出、通訊功能：可通過按鍵顯示、紅外掌機及RS485通訊口抄表，配合抄表系統，可抄讀電表的各項電量數據，支持DL/T645-2007多功能電能表通訊規約。

---

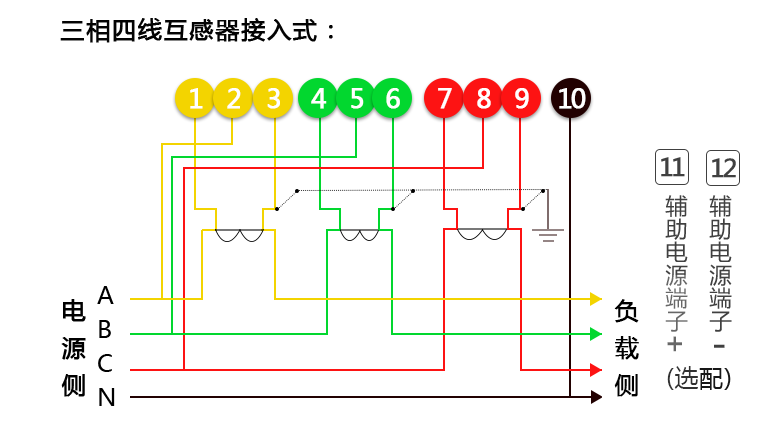

接線方式

---

功能特點圖示

---

防盜電功能

用戶如非法取掉或截斷電壓、電流接線，電表會發出報警信號，直到用戶恢復正常用電。

•電壓合格率 失壓記錄功能

防止用戶非法取掉或截斷電壓接線。

•開蓋記錄功能

防止非法變更電路。

•失流、斷相記錄功能

防止用戶非法短接電流接線。

•電流不平衡記錄

可警惕用戶在電表接線的前端截取電量。

•掉電記錄功能

防止用戶非法取下電表的工作電源。

•逆向序報警

用戶非法接線，電表會一直報警，除非把線接正確。

液晶屏常規顯示內容

•本月正向(反向)有功(無功)電量。{支持按鍵“上、下翻”查看上三月電量詳情｝

•本月正向(反向)有功(無功)尖、峰、平、谷各電量。{支持按鍵“上、下翻”查看上三月電量詳情｝

•總、A、B、C各項電量參數：有功功率、無功功率、功率因數、相角位、電壓、電流、需電量、失流、失壓、功率、逆相序等顯示。

---

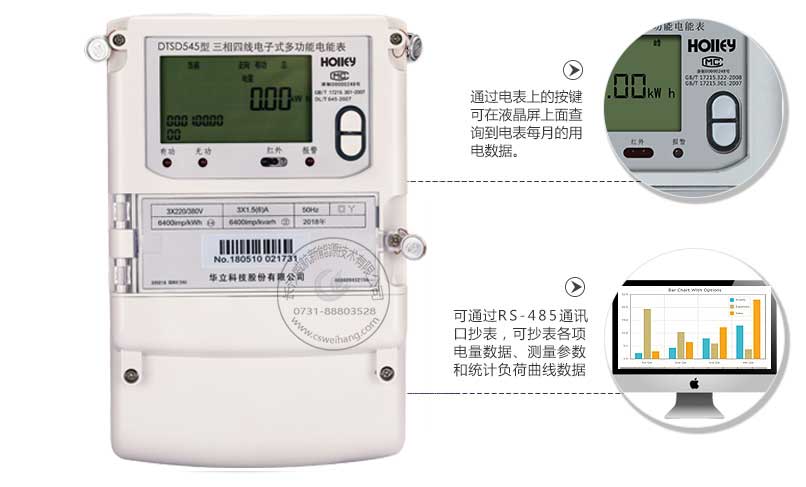

抄表方式

•顯示抄表：通過電表上的按鍵，可在液晶屏上查詢到電表每月的總電量、電壓、電流、功率因數等數據。

•停電抄表：裝有停電抄表電池為電能表提供運行所需能量，以維持表內相關數據。

•通信抄表：通過RS485通訊口抄表、手持紅外抄表機，配合抄表系統，可抄讀電表的各項電量數據。并支持DL/T645-1997多功能電能表通訊規約。

---

包裝內容

•華立DTSD545 三相四線電子式多功能電能表

•產品使用說明書(每箱一本)

•產品保修單
