產品參數

產品名稱：長沙威勝DTSD341-MD2三相四線多功能電表

適用范圍：適用于高可靠性于高穩定度電能計量需求的發電廠，變電站及企事業單位

主要功能：分時計量有功，無功電能，記錄需量及出現時間，具有自檢和糾錯功能，有事件記錄功能及報警提示提示功能

精度等級：有功：1級;無功：2級

通信接口：1路RS-485、遠紅外通信

外形尺寸：長×寬×厚：265mm×170mm×75mm



---

電流規格和互感器配置

1.5(6)A注釋： 外接5(A)電流輸出互感器

5(6)A注釋 ： 外接5(A)電流輸出互感器

0.3(1.2)A注釋： 外接1(A)電流輸出互感器

1(2)A注釋： 外接1(A)電流輸出互感器

1(10)A注釋： 外接5(A)電流輸出互感器*注意：在南網區域有的地方采用

5(20)A注釋： 直通表

10(40)A注釋： 直通表

10(60)A注釋： 直通表

20(80)A注釋： 直通表

30(100)A注釋： 直通表

電壓規格及電表脈沖常數

3*220/380V

1.5(6)A 6400 imp/kw

5(20)A 800 imp/kw

10(40)A 600 imp/kw

10(60)A 400 imp/kw

20(80)A 300 imp/kw

30(100)A 300 imp/kw

3*57.7/100V

1.5(6)A 20000 imp/kw

5(6)A 20000 imp/kw

1(10)A 20000 imp/kw

0.3(1.2)A 100000 imp/kw

1(2)A 100000 imp/kw 電流恒定場合使用，如核電站、關口變電站

---

功能分類

•計量參數：可計量有功、無功、正向有功、反向有功、正向無功、反向無功、四象限無功等電量。

•參數監測：可監測各相電壓、電流實時值，可監測三相總及A、C各相有功功率、無功功率、功率因數、相角、相位等實時參數。

•分時計量功能：分時計量正反向有功電量、四象限無功電量、組合1、組合2無功電量，也可選擇尖、峰、平、谷分時段功能。

•數據存儲：可儲存當前及上12個月的用電歷史電量數據，可按月儲存每月的總、尖、峰、平、谷電量等數據。

•顯示功能：大屏幕，寬視角液晶顯示，具備豐富的狀態指示和漢字提示符，帶背光;可顯示最近3月的每月電量數據。

•防竊電功能：具有開蓋、失壓、失流、斷相、電流不平衡、掉電、清零、逆相序、反向電量計入正向電量等事件記錄功能，防止用戶非法取掉或截?cái)嚯妷?、電流接線。

•數據輸出、通訊功能：可通過按鍵顯示、紅外掌機及RS485通訊口抄表，配合抄表系統，可抄讀電表的各項電量數據，支持DL/T645-1997多功能電能表通訊規約。

---

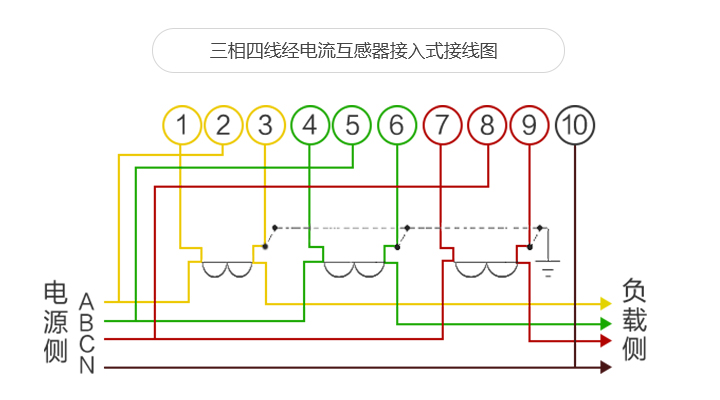

接線方式

---

防盜電功能

用戶如非法取掉或截?cái)嚯妷?、電流接線，電表會發出報警信號，直到用戶恢復正常用電。

•電壓合格率 失壓記錄功能

防止用戶非法取掉或截?cái)嚯妷航泳€。

•開蓋記錄功能

防止非法變更電路。

•失流、斷相記錄功能

防止用戶非法短接電流接線。

•電流不平衡記錄

可警惕用戶在電表接線的前端截取電量。

•掉電記錄功能

防止用戶非法取下電表的工作電源。

•逆向序報警

用戶非法接線，電表會一直報警，除非把線接正確。

　　



以上情況如出現，電表會出現報警標志并記錄竊電的開始時間和結束時間。

---

抄表方式

•顯示抄表：通過電表上的按鍵，可在液晶屏上查詢到電表每月的總電量、電壓、電流、功率因數等數據。

•停電抄表：裝有停電抄表電池為電能表提供運行所需能量，以維持表內相關數據。

•通信抄表：通過RS485通訊口抄表、手持紅外抄表機，配合抄表系統，可抄讀電表的各項電量數據。并支持DL/T645-1997多功能電能表通訊規約。　

---

包裝內容

•威勝電表DTSD341-MD2三相四線電子式多功能電能表

•產品使用說明書(每箱一本)

•產品保修單
