產品參數

產品名稱：威勝DSSD331-U1三相三線電子式多功能電能表

適用范圍：適用于高可靠性電能計量需求發電廠，變電站及各類企事業單位

主要功能：分時計量，正方向有功，無功最大計量，雙RS485通訊功能，可實現遠程抄表

準確度等級：有用：0.5S級；無功：2級

通訊協議：DL/T645-1997規約，DL/T645-2007規約

參比電壓：3*100V

參比電流：3*1.5（6）A

整機耗功：<1.5W；6VA

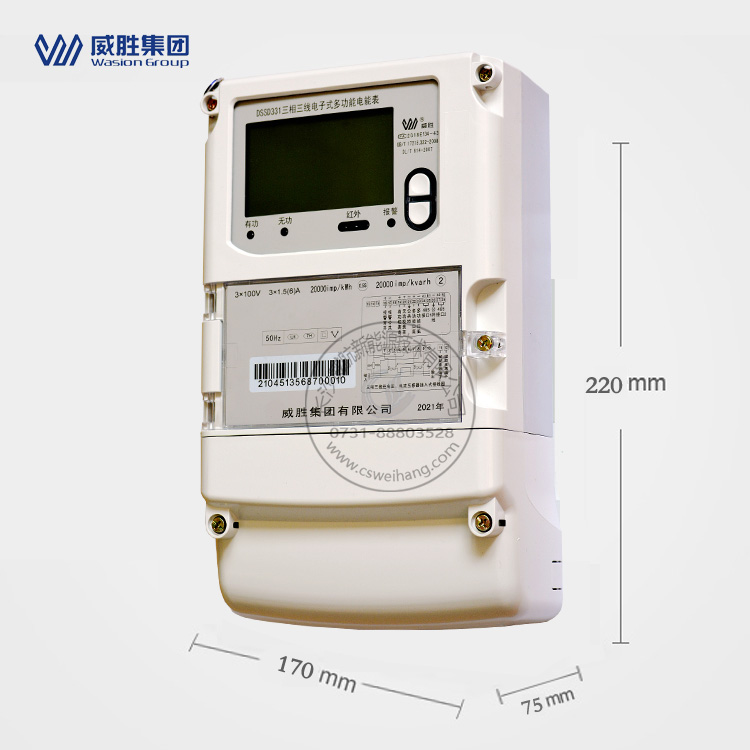

外形尺寸：長*寬*厚：220mm*170mm*75mm

功能分類

•計量參數功能： 可計量有功、無功、正向有功、反向有功、正向無功、反向無功、四象限無功等電量。

• 參數監測功能：可監測各相電壓、電流實時值，可監測三相總及A、C各相有功功率、無功功率、功率因數、相角、相位等實時參數。

•分時計量功能：分時計量正反向有功電量、四象限無功電量及需量。

•數據存儲功能：可存儲12個月歷史電量數據。

•負荷曲線： 具有6類數據記錄負荷曲線功能;可在電壓、電流、頻率、功率及功率方向、功率因素、總有無功電 ，量四象限無功電量、當前需量等數據中任意選擇繪制曲線圖。

•顯示功能： 寬視角、大屏幕液晶顯示，具有豐富的狀態指示與漢字輔助提示信息;可顯示近3月的每月電量數據。

•防竊電功能： 具有開蓋、失壓、失流、斷相、電流不平衡、掉電、清零、逆相序、反向電量計入正向電量等事件記錄功能，防止用戶非法取掉或截?cái)嚯妷骸㈦娏鹘泳€。

•數據輸出、通訊功能：可通過按鍵顯示、紅外掌機及2RS485通訊口抄表，配合抄表系統，可抄讀電表的各項電量數據，支持DL/T645-2007多功能電能表通訊規約。

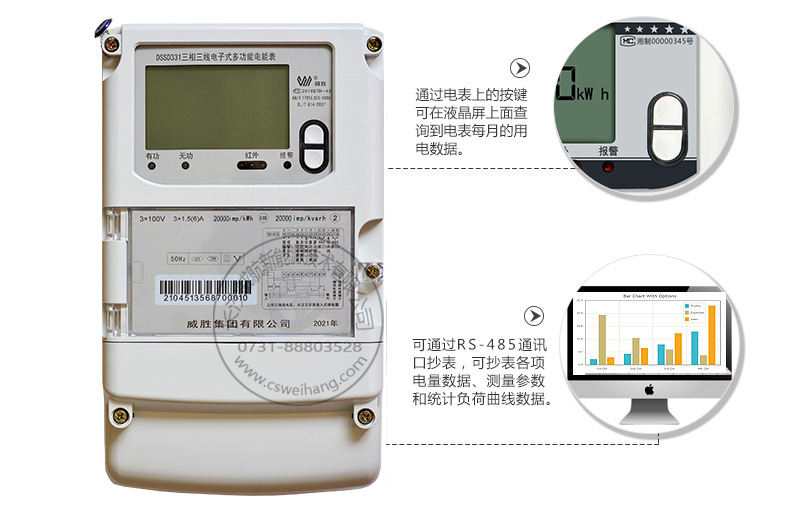

功能特點圖示

用戶如非法取掉或截?cái)嚯妷?、電流接線，電表會發出報警信號，直到用戶恢復正常用電。

•電壓合格率失壓記錄功能

防止用戶非法取掉或截?cái)嚯妷航泳€。

•開蓋記錄功能

防止非法變更電路。

•失流、斷相記錄功能

防止用戶非法短接電流接線。

•電流不平衡記錄

可警惕用戶在電表接線的前端截取電量。

•掉電記錄功能

防止用戶非法取下電表的工作電源。

•逆向序報警

用戶非法接線，電表會一直報警，除非把線接正確。



   以上情況如出現，電表會出現報警標志并記錄竊電的開始時間和結束時間。
