產品參數

產品名稱：長沙威勝電表DTSD341-U9三相四線電子式多功能高精度電能表

適用范圍：適用于高可靠性電能計量需求發電廠，變電站及各類企事業單位

主要功能：分時計量，正方向有功，無功最大計量，雙RS485通訊功能，可實現遠程抄表

準確度等級：有功：0.2S級;無功：2級

通訊協議：DL/T645-2007

參比電壓：3*57.7V/100V;3*220V/380V

參比電流：3*1.5(6)A

整機耗功：<1.5W;6VA

外形尺寸：長*寬*厚：265mm*170mm*75mm　



---

功能分類

•計量參數功能：可計量有功、無功、正向有功、反向有功、正向無功、反向無功、四象限無功等電量。

• 參數監測功能：可監測各相電壓、電流實時值，可監測三相總及A、C各相有功功率、無功功率、功率因數、相角、相位等實時參數。

•分時計量功能：分時計量正反向有功電量、四象限無功電量及需量。

•數據存儲功能：可存儲12個月歷史電量數據。

•負荷曲線：具有6類數據記錄負荷曲線功能;可在電壓、電流、頻率、功率及功率方向、功率因素、總有無功電量、四象限無功電量、當前需量等數據中任意選擇繪制曲線圖。

•顯示功能：寬視角、大屏幕液晶顯示，具有豐富的狀態指示與漢字輔助提示信息;可顯示近3月的每月電量數據。

•防竊電功能：具有開蓋、失壓、失流、斷相、電流不平衡、掉電、清零、逆相序、反向電量計入正向電量等事件記錄功能，防止用戶非法取掉或截?cái)嚯妷?、電流接線。

•數據輸出、通訊功能：可通過按鍵顯示、紅外掌機及2RS485通訊口抄表，配合抄表系統，可抄讀電表的各項電量數據，支持DL/T645-2007多功能電能表通訊規約。

---

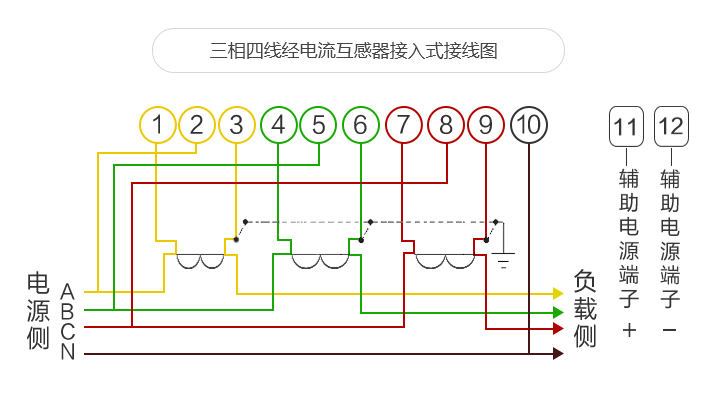

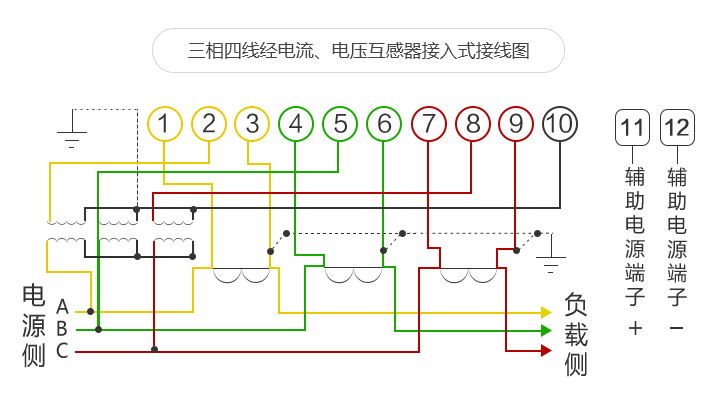

接線方式

---

防盜電功能

用戶如非法取掉或截?cái)嚯妷骸㈦娏鹘泳€，電表會發出報警信號，直到用戶恢復正常用電。

•開蓋記錄功能

防止非法變更電路。

•鉛封防盜電功能

鉛封一次性使用不可恢復。

---

液晶屏常規顯示內容

•本月正向(反向)有功(無功)電量。{支持按鍵“上、下翻”查看上三月電量詳情｝

•本月正向(反向)有功(無功)尖、峰、平、谷各電量。{支持按鍵“上、下翻”查看上三月電量詳情｝

•總A、B、C各項電量參數：有功功率、無功功率、功率因數、相角位、電壓、電流、需電量、失流、失壓、功率、逆相序等顯示。

---

抄表方式

•顯示抄表：通過電表上的按鍵，可在液晶屏上查詢到電表每月的總電量、電壓、電流、功率因數等數據。

•停電抄表：裝有停電抄表電池為電能表提供運行所需能量，以維持表內相關數據。

• 通信抄表：通過雙RS485通訊口抄表、手持紅外抄表機，配合抄表系統，可抄讀電表的各項電量數據。并支持DL/T645-2007多功能電能表通訊規約。

---

包裝內容

•威勝電表DTSD341-U9三相四線電子式多功能電能表

•產品使用說明書(每箱一本)

•產品保修單
