產品參數

產品名稱：威勝智能電表DTSD341-9A三相四線諧波電能表

適用范圍：適用于需要高精度，高穩定和高可靠性的關口計量點電能計量，主要包括電站，發電廠，大用戶等電能計量

主要功能：分時計量功能，可設置6類數據記錄負荷曲線，雙備份數據存儲、停電后可通過按鍵喚醒顯示，記錄多種凍結數據

精度等級：0.2S級

參比電壓：3×57.7/100V

電流規格：3×1.5(6)A

通信協議：DL/T645-1997規約;DL/T645-2007規約;modbus規約

通信接口：2路標準RS485、1路吸附式紅外/遠紅外接口，通道相互獨立

外形尺寸：長×寬×厚：291mm×175.5mm×85.5mm　



---

主要功能

計量功能

可計量有功、無功、正向有功、反向有功、正向無功、反向無功、四象限無功等電量。

顯示功能

屏幕、背光、寬視角LCD顯示，可顯示近3月電量數據。

防竊電功能

具有開蓋、失壓、失流、斷相、電流不平衡、掉電、清零、逆相序、反向電量計入正向電量等事件記錄功能，防止用戶非法取掉或截斷電壓、電流接線。

負荷曲線功能

可設置6類數據記錄負荷曲線，容量達到20M字節，以主流文件格式存儲，便于用戶拷貝與分析，同時支持以太網高速下載。

分時復費率功能

具有尖、峰、平、谷分時段復費率功能，也可選擇峰、平、谷分時段功能，可設置8費率;可分時計量正向有功電量四象限無功電量。

參數監測

可監測各相電壓、電流實時值，三相總及A、B、 C各相有功功率、無功功率、功率因數、相角、相位等實時參數。

數據儲存

可存儲近13月歷史電量數據。

通訊功能

可通過按鍵顯示、紅外掌機及2RS485通訊口抄表，配合抄表系統，可抄讀電表的各項電量數據，支持DL /T645- 1997和DL/T645-2007多功能電能表通訊規約，及modbus規約。

測量功能

可測量雙向有功、雙向無功和四象限無功的最大需量及其發生時間。

---

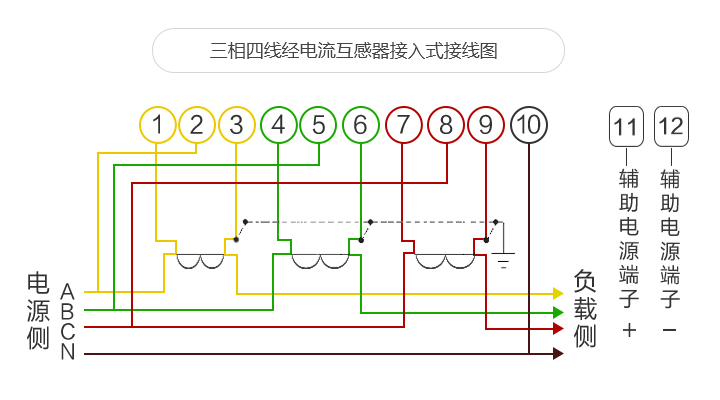

接線方式

---

包裝內容

•威勝智能電表DTSD341-9A三相四線諧波電能表

•產品使用說明書(每箱一本)

•產品保修單
