產品參數

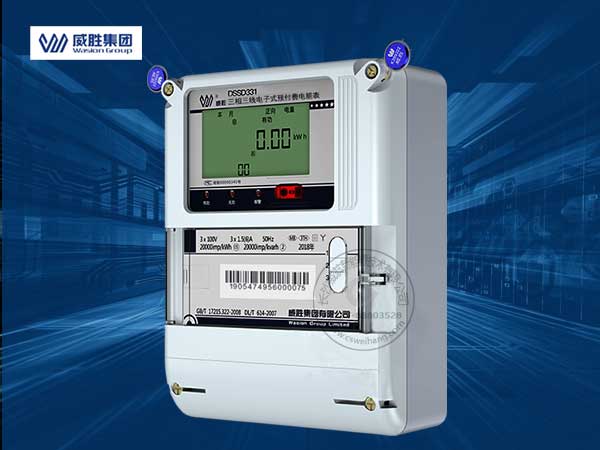

產品名稱：威勝DSSY331-MB3三相三線預付費電能表

適用范圍：工礦企業，商業用戶中需要用IC預付費的計量計費場所

主要功能：分時計量正反向有功，無功需量，液晶顯示雙RS485通訊可實現遠程抄表

精度等級：有功：0.5S級;無功：2級

通訊協議：DL/T645-1997

參比電壓：3×100V

參比電流：3×1.5(6)A

整機耗功：<1.5W，6VA

外形尺寸：長×寬×厚：225mm×175mm×85mm　

---

電流規格和互感器配置

1.5(6)A注釋?zhuān)?nbsp;  外接5(A)電流輸出互感器

5(6)A注釋?zhuān)?nbsp;     外接5(A)電流輸出互感器

0.3(1.2)A注釋?zhuān)和饨?(A)電流輸出互感器

1(2)A注釋?zhuān)?nbsp;     外接1(A)電流輸出互感器

1(10)A注釋?zhuān)?nbsp;   外接5(A)電流輸出互感器 *注意：在南網區域有的地方采用

電壓規格及電表脈沖常數

3*100V

1.5(6)A20000 imp/kw

5(6)A20000 imp/kw

1(10)A20000 imp/kw

0.3(1.2)A100000 imp/kw

1(2)A100000 imp/kw

*注意：imp/kw代表脈沖常數，脈沖常數代表電表每計量一度電，脈沖指示燈閃爍的次數

---

功能分類

•電能計量功能：計量正、反向有功電量、四相限無功及分相電量;可測量雙向有功、雙向無功和四象限無功的需量及其發生時間。

•參數監測功能：測量各相電壓、電流、頻率、有功功率和功率因數等瞬時量。

•分時計量功能：分時計量正反向有功電量、四象限無功電量、組合1、組合2無功電量。具有尖、峰、平、谷分時段復費率功能，也可選擇峰、平、谷分時段功能。

•數據存儲：可按月儲存13個月的每月電量數據，可按月儲存每月的總、尖、峰、平、谷電量等數據。

•負荷曲線功能：具有6類負荷曲線數據記錄功能，可在電壓、電流、頻率、功率及功率方向、功率因素、總有無功電量、四象限無功電量、當前需量等數據中任意選擇繪制曲線圖。

•顯示功能：大屏幕、寬視角液晶顯示，具備豐富的狀態指示和漢字提示符，帶背光;可顯示近3月的每月電量數據。

• 防竊電功能：具有開蓋、失壓、失流、斷相、電流不平衡、掉電、清零、逆相序、反向電量計入正向電量等事件記錄功能，防止用戶非法取掉或截?cái)嚯妷?、電流接線。

•數據輸出、通訊功能：可通過按鍵顯示、紅外掌機及RS485通訊接口抄表，配合抄表系統，可抄讀電表的各項電量數據，支持DL/T645-1997多功能電能表通訊規約。

•預付費功能： Ⅰ.斷電控制、斷電控制故障報警。 Ⅱ.剩余電費不足時進行報警。 Ⅲ.可配置的電費賒欠功能，保證緊急情況下用戶用電不中斷。 Ⅳ.超功率報警與超功率報警次數限額。 Ⅴ.購電事件等記錄豐富，保證各項操作的可追溯。 Ⅵ.豐富的功能卡，完成購電、參數設置、抄表、繼電器檢測等功能。

---

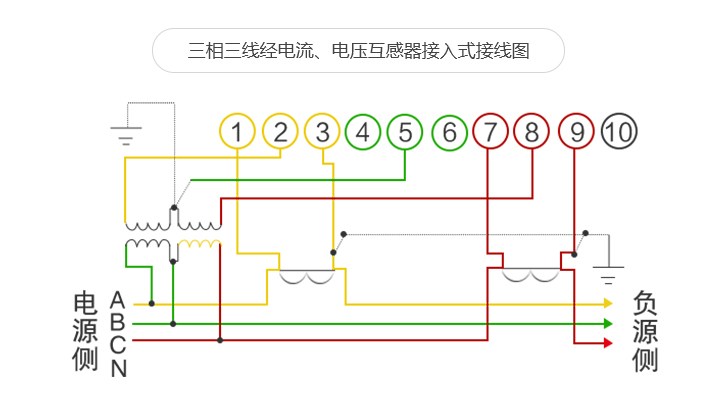

接線方式　

---

產品功能圖示

---

防盜電功能

用戶如非法取掉或截?cái)嚯妷?、電流接線，電表會發出報警信號，直到用戶恢復正常用電。

•開蓋記錄功能

防止非法變更電路。

•鉛封防盜電功能

鉛封一次性使用不可恢復。


液晶屏常規顯示內容

•本月正向(反向)有功(無功)電量。{支持按鍵“上、下翻”查看上三月電量詳情｝

•本月正向(反向)有功(無功)尖、峰、平、谷各電量。{支持按鍵“上、下翻”查看上三月電量詳情｝

•總、A、C各項電量參數：有功功率、無功功率、功率因數、相角位、電壓、電流、需電量、失流、失壓、功率、逆相序等顯示。

•預付費、剩余電量、電費不足報警提示、跳閘功能

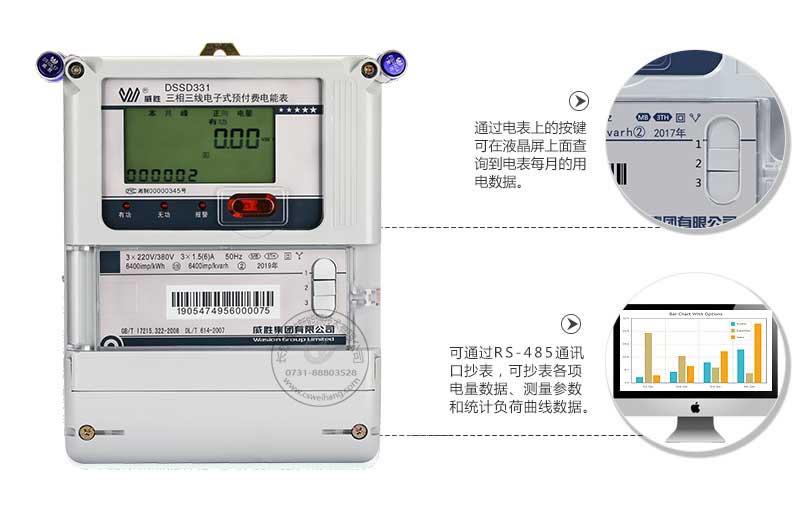

抄表方式

•顯示抄表：通過電表上的按鍵，可在液晶屏上查詢到電表每月的總電量、電壓、電流、功率因數等數據。

•停電抄表：裝有停電抄表電池為電能表提供運行所需能量，以維持表內相關數據。

•通信抄表：通過RS485通訊口抄表、手持紅外抄表機，配合抄表系統，可抄讀電表的各項電量數據。并支持DL/T645-1997多功能電能表通訊規約。

---

包裝內容

•威勝DSSY331-MB3三相預付費電能表

•產品使用說明書(每箱一本)

•產品保修單
