產品參數

產品名稱：DTSD341-U2三相四線電表電子式多功能電能表

接線制式：三相四線制

適用范圍：工礦企業，商業用戶中需要計量計費場所

主要功能：電能計量功能 參數監測功能 分時計量功能 數據存儲功能 負荷曲線功能 防竊電功能 可通過按鍵顯示，紅外掌機及2RS485通訊口超表

通訊協議：DL/T645-1997

外形尺寸：長*寬*厚：265mm*170mm*75mm



---

威勝電表DTSD341-U2三相四線電子式多功能電能表電流規格和互感器配置

1.5(6) A注釋：外接5(A)電流輸出互感器

5(6) A注釋：外接5(A)電流輸出互感器

0.3(1.2) A注釋：外接1A電流輸出互感器

1(2) A注釋：外接1A電流輸出互感器

1(10) A注釋：外接5(A)電流輸出互感器 *注意：在南網區域有的地方采用

5(20) A注釋： 直通表

10(40) A注釋： 直通表

10(60) A注釋： 直通表

20(80) A注釋： 直通表

30(100) A注釋： 直通表

電壓規格及電表脈沖常數

3*220/380V

1.5(6) A6400 imp/kw

5(20) A800 imp/kw

10(40) A600 imp/kw

10(60) A400 imp/kw

20(80) A300 imp/kw

30(100) A300 imp/kw

3*57.7/100V

1.5(6) A20000 imp/kw

5(6) A20000 imp/kw

1(10) A20000 imp/kw

0.3(1.2) A100000 imp/kw

1(2) A100000 imp/kw 電流恒定場合使用，如核電站、關口變電站

---

功能分類

•計量參數功能：可計量有功、無功、正向有功、反向有功、正向無功、反向無功、四象限無功等電量。

• 參數監測功能：可監測各相電壓、電流實時值，可監測三相總及A、C各相有功功率、無功功率、功率因數、相角、相位等實時參數。

•分時計量功能：分時計量正反向有功電量、四象限無功電量。

•數據存儲功能：可存儲12個月歷史電量數據。

•負荷曲線：具有6類數據記錄負荷曲線功能;可在電壓、電流、頻率、功率及功率方向、功率因素、總有無功電量、四象限無功電量、當前需量等數據中任選繪制曲線圖。

•顯示功能：寬視角、大屏幕液晶顯示，具有豐富的狀態指示與漢字輔助提示信息;可顯示近3月的每月電量數據。

•防竊電功能：具有開蓋、失壓、失流、斷相、電流不平衡、掉電、清零、逆相序、反向電量計入正向電量等事件記錄功能，防止用戶非法取掉或截?cái)嚯妷骸㈦娏鹘泳€。

•數據輸出、通訊功能：可通過按鍵顯示、紅外掌機及2RS485通訊口抄表，配合抄表系統，可抄讀電表的各項電量數據，支持DL/T645-2007多功能電能表通訊規約。

---

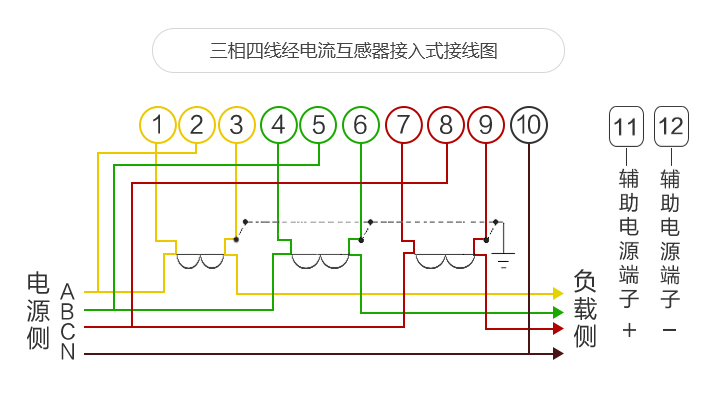

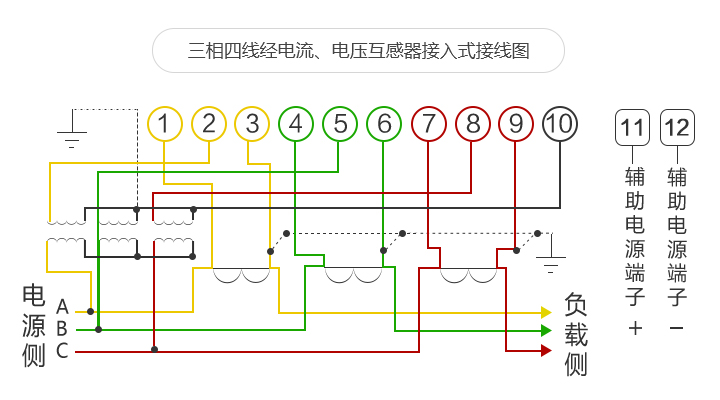

接線方式
