產品參數

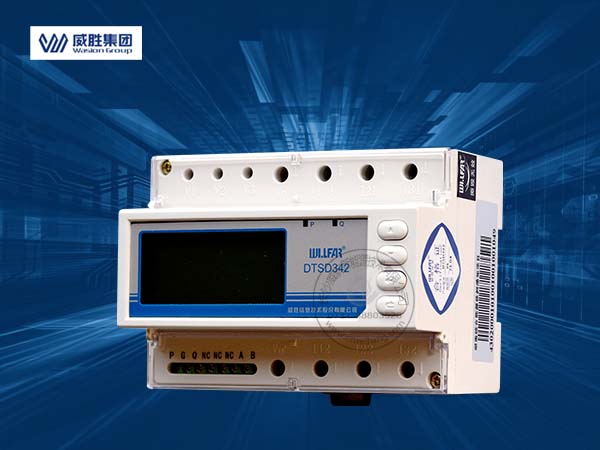

品牌型號：長沙威勝DTSD342-5N三相導軌式多功能電表

接線方式：三相三線、三相四線、單相

通訊協議：支持MODBUS-RTU和DL/T645雙通信規約

通訊接口：帶一路RS485通訊接口

電壓規格：3×220/38V

電流規格：3×1.5(6)A

精度等級：有功：0.5;無功：1級

電表屬性：三相電子多功能電表

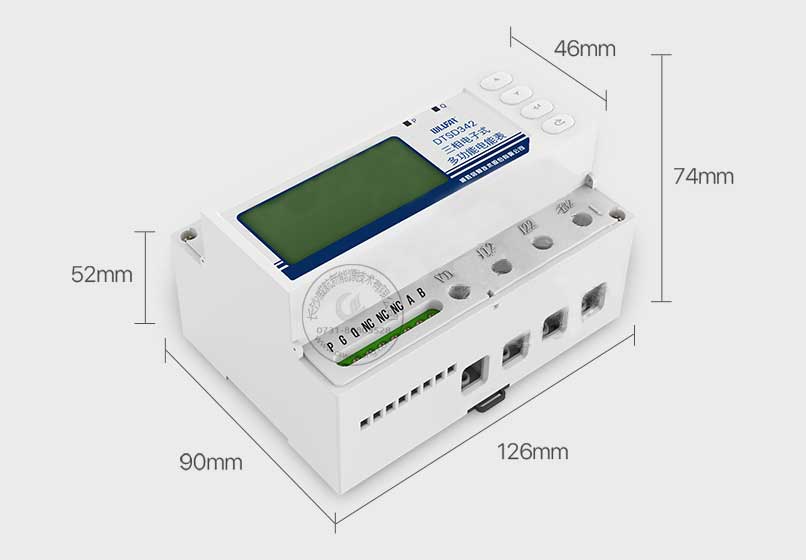

產品尺寸：長×寬×厚：126mm×90mm×74mm　

---

電流規格和互感器配置

1.5(6)A注釋：   外接5(A)電流輸出互感器

5(6)A注釋：      外接5(A)電流輸出互感器

0.3(1.2)A注釋：外接1A電流輸出互感器

1(2)A注釋：      外接1A電流輸出互感器

1(10)A注釋：    外接5(A)電流輸出互感器 *注意：在南網區域有的地方采用

5(20)A注釋：   直通表

10(40)A注釋： 直通表

10(60)A注釋： 直通表

20(80)A注釋： 直通表

30(100)A注釋：直通表

電壓規格及電表脈沖常數

3*220/380V

1.5(6)A6400 imp/kw

5(20)A800 imp/kw

10(40)A600 imp/kw

10(60)A400 imp/kw

20(80)A300 imp/kw

30(100)A300 imp/kw

3*57.7/100V

1.5(6)A20000 imp/kw

5(6)A20000 imp/kw

1(10)A20000 imp/kw

0.3(1.2)A100000 imp/kw

1(2)A100000 imp/kw 電流恒定場合使用，如核電站、關口變電站

*注意：imp/kw代表脈沖常數，脈沖常數代表電表每計量一度電，脈沖指示燈閃爍的次數

---

功能分類

•計量參數：計量正、反向總及分相有功電量，反向有功電量計入正向。

•數據存儲：自動月結算功能，可保存12個月歷史電量數據。

•顯示功能：采用液晶顯示總電量。

•數據輸出、通訊功能：支持RS-485通信和遠紅外通信，可抄讀電表的各項電量數據。

•支持DL/T645-1997多功能電能表通訊規約。

---

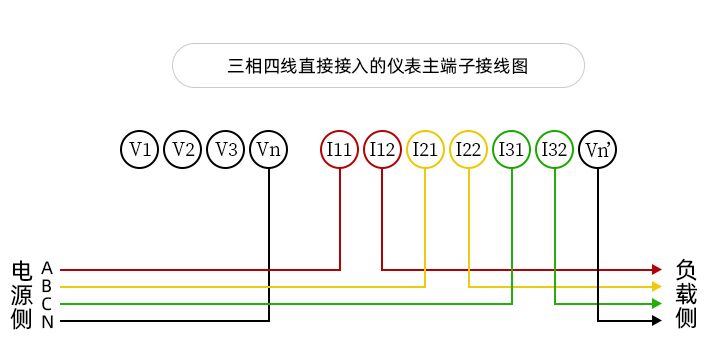

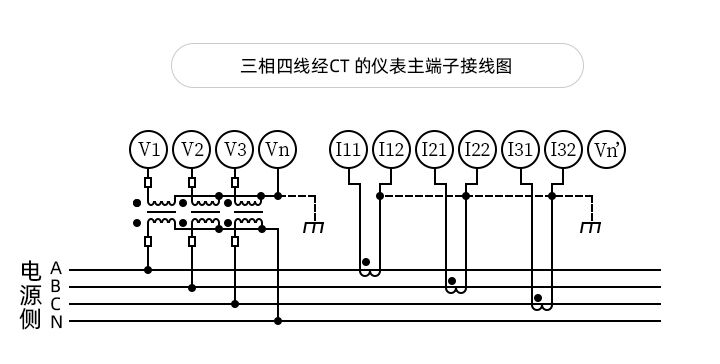

接線方式　

---

功能特點圖示

---

防盜電功能

用戶如非法取掉或截斷電壓、電流接線，電表會發出報警信號，直到用戶恢復正常用電。

•開蓋記錄功能

防止非法變更電路。

•鉛封防盜電功能

鉛封一次性使用不可恢復。

---

液晶屏常規顯示內容

•可查看表計計量正反向有功電量和A、B、C分相電量。

•可支持查看歷史上12個月有功電量。

•總、A、B、C各項電量參數：斷相、反相、總清零和校時事件記錄功能，及斷相、反相、逆相序報警提示功能。

---

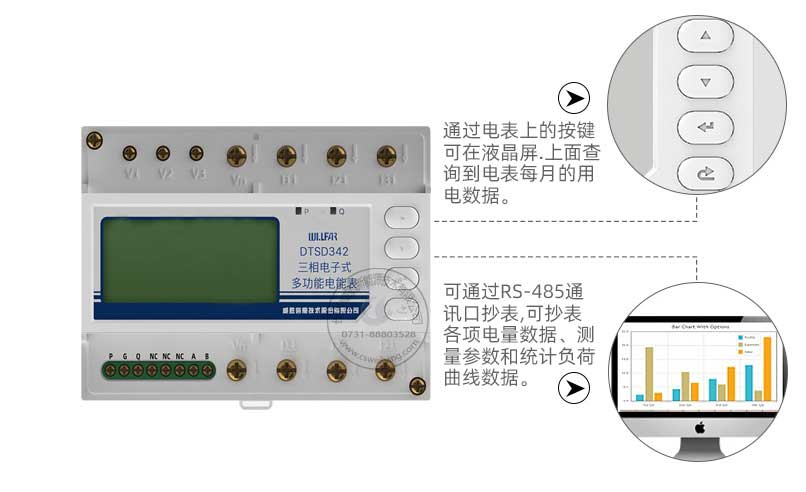

抄表方式

•顯示抄表：通過電表上的按鍵，可在液晶屏上查詢到電表每月的總電量、電壓、電流、功率因數等數據。

•通信抄表：通過RS485通訊口抄表、手持紅外抄表機，配合抄表系統，可抄讀電表的各項電量數據。并支持DL/T645-1997多功能電能表通訊規約。

---

包裝內容

•長沙威勝DTSD342-5N三相導軌式多功能電表

•產品使用說明書(每箱一本)

•產品保修單
