產品參數

產品名稱：威勝DSSD331-MB4三相三線電子式多功能磁場監測電能表

適用范圍：適用于發電廠，大用戶，配變，臺變等各類企事業單位的各種電力數據的測量和計量，且需要進行數據遠程無線傳輸?shù)膱鏊?/span>

主要功能：通訊功能，記錄功能，具有預付費(僅遠程充值)功能和遠程閥控功能，支持RS-485、GPRS、遠程外通信

通訊協議：DL/T645-2007多功能電能表通訊規約

通訊接口：支持RS-485、GPRS、遠紅外通信

精度等級：有功：0.5S級，1級;無功：2級

參比電壓：3×100V;3×220/380V

參比頻率：(50±2.5)Hz

整機功耗：<1.5w;6VA

外形尺寸：長×寬×厚：290mm×170mm×85mm



---

主要功能

計量功能

計量正反向有無功電量;輸入/輸出基波、 諧波有功電能計量;諧波分析(可計算出諧波電壓電流含量、含有率及總畸變率)。

分時計量

分時計量正反向有功電量、四象限無功電量A、C各元件有功、無功電量、組合1、組合2無功電量;分時計量正反向有功、無功需量及發生時間。

數據儲存

可按月儲存上1 ~ 12月的每月電量數據，可按月儲存每月的總、尖、峰、平、谷電量等數據。

防竊電功能

具有開蓋、失壓、失流、斷相、電流不平衡、掉電、清零、逆相序、反向電量計入正向電量等事件記錄功能，防止用戶非法取掉或截斷電壓、電流接線。

參數監測

可監測各相電壓、電流實時值，三相總及A、C各相有功功率、無功功率、功率因數、相角、相位等實時參數。

顯示功能

全漢字點陣式液晶顯示電量數據:大屏幕、寬視角液晶顯示，具備豐富的狀態指示和漢字提示符，帶背光?？娠@示中文、英文、俄文、西班牙文等;可顯示最近3月的每月電量數據。

負荷曲線功能

可設置6類數據記錄負荷曲線;記錄分相總輸入、輸出基波電能、諧波電能，當前需量,四象限無功電量，總有無功電量,功率因數，功率及功率方向，電壓、電流、頻率等數據中繪曲線圖。

通訊功能

可通過按鍵顯示、紅外掌機及RS485通訊接抄表，配合抄表系統，可抄讀電表的各項電量數據，支持DL /T645- 1997和DL/T645-2007通訊規約，及modbus規約(可選)。

---

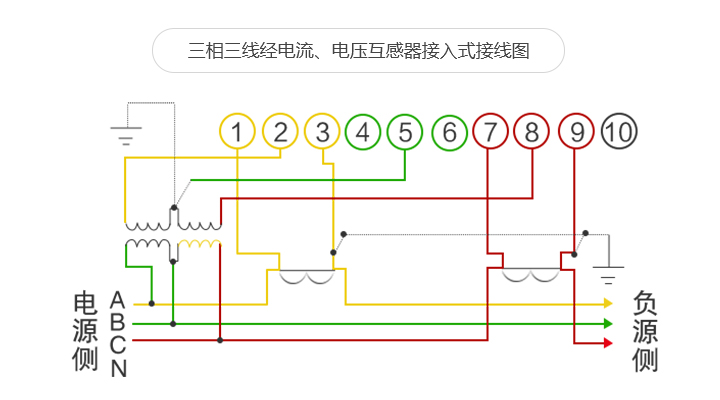

接線方式



---

包裝內容

•威勝DSSD331-MB4三相三線電子式多功能磁場監測電能表

•產品使用說明書(每箱一本)

•產品保修單
